數位電視與多媒體播放器

有沒有差那麼多？

真的差很多！

是怎樣？

真的是一分錢一分貨！

------------------------------------------------------------------

2008/5月，剛入手一個多月的山土匪，因為還新噹噹，不清楚也捨不得亂拆，而為了讓DVD音響發揮更大的功能，加裝數位電視主機是必要的，爬文知道山土匪的DVD主機有AUX IN的端子，可是沒有預留接頭，為了那個接頭，版上都建議去給音響店裝。

所以我就問我的業代，有沒有推薦的店家，要對山土匪熟的，會拆的。他推薦了一家，據稱是先前在向新的師傅，因為要照顧父親所以回來自己開店。我就去給他裝。

結果，讓我搖頭不已......

山土匪車友們，如果您也有裝數位電視，看看副駕駛座的下面，是不是把主機塞在那裡？線理得整齊嗎？


我一開始並不知道數位電視主機有多大差別，因為我家已經有裝了一台機上盒，楊梅地區收訊本來就不好，連家裡的都要用主動式天線才能清楚收訊，所以師傅裝好之後跟我說：「楊梅訊號比較差，所以開在市區會有斷訊的情形。」

我真的相信他！！！！！！

有一次跟同事車停在一起，他說他的可以正常收訊，我的卻斷斷續續.......

我就..........

不過還可以看啦！等到真的忍受不了的時候，再來換！

---------------------------------------------------------------------
2009/10月

終於到了想出手的時候了！

飛來訊金鑽已經DOWN至合理價位，5.5K可得！馬上入手一台。

既然要自己動手，當然要好好的規劃一番，先前副駕駛座底下真的凌亂了點，出門露營的時候，小孩的拖鞋、球鞋都會被踢進那裡面跟一堆訊號線擠來擠去，因此我想到了好地方，嘿嘿！

先轉一下話題，先前幫我裝的店家，我要列入拒絕往來戶，在拆下主機那一剎那，我傻眼，2008/5月裝的，還給我裝 freeway dvbt-1，那時候 dvbt-2都已經上市半年了，還用存貨裝給我，還跟我收7500！ 這方面的資訊如果有誤，請知道的大大告訴我！

好，我要怎樣裝呢？

看圖比較容易明白：

電源線、訊號線的走線
從副駕駛座手套箱的裡面下方往右邊到葉子板內側，然後往下到門檻蓋版裡面

穿過B柱的下方，進入後門的門檻蓋板內

掀起第二排椅子來看，出了門檻蓋版往地毯內鑽，從柴油幫浦的這個可掀開地毯邊出來

主機放在這裡，線不會被踩到、踢到，也方便以後重新整理
原本數位電視主機的位子是無線電的，現在就請無線電往裡面一點了。

把椅子復位，隱約可以看到主機

擴充的RM-168多媒體播放器放在手套箱內，遙控接收我有改機，弄成外接式，USB端子我也改了，放在煙灰盒下方的空槽那裡。

完工之後，副駕駛座底下沒有東西

椅子拉前面一點，看清楚些.......蠻髒的，要清一清了！

同場加映。我用15吋舊LCD改的電視，可以在露營時拿下車觀賞，平常就掛在這邊，但是很少開，因為怕有電磁波....

換了之後，同樣的市區路段行駛中，完全不斷訊，真是好到不像話，早知道要花7500+5500，那就當初殘殘給他花12000就好了，您說是不是？

新矮地兒--手又癢了

有一小包東西
打開來，排排站，順便標價一下。

......總計44元。


插上萬用板，完成之後大概像這樣，還沒焊接電路。

有啥用途？

這是RC電路.........

RELAY是要控制電路開或關........


好啦！是延遲斷電的裝置啦！

要用在哪？ 大家猜猜吧！等我裝好了再把DIY文PO給大家看。



--------------------2009/10/22------------------------------


昨晚將它焊接完畢裝上車，試用結果非常滿意！

簡單說一下我的發想：

我車上有裝一個簡單的測速器，每次鑰匙轉到ACC就通電，就會聽到它開機啟動的「語音」，等到我轉到紅火（ON）再發動，這時山土匪的其他電裝品電源都會斷電，所以當發動引擎之後，測速器又重新開機啟動一次，「語音」也再來一次。我後來習慣了，我把這「語音」當成緩衝時間，因為山土匪在開到紅火（ON）時，引擎的幫浦開始加壓、柴油預熱線圈開始加熱，所以電瓶的電壓會從12.5瞬間降至11.8左右，然後才慢慢回復至12.5，我都是等電壓回復才打啟動馬達發動引擎，而測速器的「語音」正好就是我等候的緩衝時間。換句話說，我開啟紅火（ON）之後，等待測速器的「語音」結束，引擎幫浦跟預熱大概就完成了，可以發動引擎。

當然不止測速器會如此，DVD音響也會、空調也會、大燈也會、數位電視也會....
所以我們就有一些因應的習慣要養成：

熄火前記得將大燈關閉、音響關閉、空調也關閉，否則在下次發動引擎時，這些電裝品都會在1～3秒的時間內「通電」→「斷電」→「通電」，這對電裝品來說好不好？大家應該都知道不好。

再來，可以改的我們就改，之前C董不是說他裝數位電視主機時要求另外拉獨立電源開關嗎？等引擎發動之後，我想開電視的時候才開。

我的改法比較徹底，因為我沒有裝第三排椅，所以我有很多空間可以改，包括無線電......數位主機......第二電瓶.....

裝了第二電瓶之後，我把GPS的電源改成第二電瓶供電....
數位電視主機也用第二電瓶供電....
無線電車機也用第二電瓶供電....

然後都用獨立的電源開關，像下面這張圖這樣，因此暫停車熄火時，我的GPS不會斷電、數位電視照樣看、無線電照樣通.....

上週拿到新玩具，目擊者二代，相信大家都看過我發的安裝文，但是關於電源配接的部分我自己覺得很有問題....

都沒人跟我說..........

因為我是直接將電源從保險絲座拉出，這樣好處是不會佔用點煙插座，沒有外露電線，車室看來較清爽；缺點是少了電源開關，原廠所附的電源線那個點煙頭上是有開關的，用它嘛.......要佔用點煙座，不然藏在保險絲座那邊你要如何開、關？不用它嘛.......又會像上面講的那樣，目擊者在我等候柴油預熱時，已經啟動了，當它在顯示「行車中請勿操作.....」的提醒畫面時，我得硬著頭皮發動引擎，然後.....就看著目擊者重新再啟動一次，這樣對目擊者好不好？一定不好！

可是我如果接到第二電瓶，用獨立開關，雖可避免這情形，但是全部要自己手動，又不夠「人性」（不符合「懶」的原則），因此我就想到這個法子.....

目擊者吃第二電瓶的電，但是要能自動開啟，反之，當我熄火之後，也要自動關閉電源。

好！那詳細原理是什麼？

用保險絲座的電源做控制（觸發），當鑰匙轉到ACC或紅火(ON）時，控制電路導通第二電瓶供電給目擊者，若ACC電源持續供給，則第二電瓶的電也持續導通，所以目擊者會開機持續錄影。

若轉到發動（START），則會有短暫斷電，但因該電路有延遲斷電功能，所以在延遲時間內（我設計的是22秒）第二電瓶的電仍持續導通，目擊者不會被瞬間斷電，也就是我轉到ACC之後就會持續一直開機著。

當到達目的地之後，熄火關閉電源，則保險絲座這邊的控制電源中斷，電路進入22秒斷電倒數，22秒時間一到，目擊者就會斷電。

如此一來就完成我想要的了。

看照片：

電路板背後焊接

有盒子裝起來還是比較好看，這個萬用盒30元，把線焊接好之後塞進去看看

盒蓋鎖好

看一下接線
輸入端，紅色細線是控制線，照之前的圖把它插在保險絲預留孔就可以。
粗的線是電力線，接到第二電瓶。沒有第二電瓶的話，接到主電瓶或是車內不受鑰匙控制的電源。（Lamp Fuse就可以，不過只能承受10A電流）

輸出端，廢物利用，把電腦電源供應器的端子拿來用，有防呆裝置喔！不會插錯啦！後面就是接到目擊者主機電源去....

整體外觀

準備裝到車上去

打開保險絲座的蓋版，之前插上去的電源線要拔掉，改接到控制盒後面的輸出端

裝好之後變這樣，一條控制線接在保險絲座上，電力線接到第二電瓶的分電端子上

控制盒用束帶固定之後就可以把蓋版闔上了，車室內一樣沒有多餘的電線。

其實延遲斷電這個裝置可以應用在很多地方，車友說的大燈延遲關閉也是OK，延遲熄火則要改變一下電路，要接鎖頭的ACC、ON等地方（好像總共要5條線），但是延遲熄火可以靠自己養成習慣，所以我就不改它了。

這次實做總共花費材料74元，花費不多，成就感破千.......。

相關運用歡迎大家一齊來出點子。

SANTA FE手冊上的保險絲盒配置，跟實際的配置要轉90度看才會MATCH

上方第二排，第三顆是室內燈，此回路永久供電，所以+12V可以接在這邊，但是，要接下方的孔位

第三排最右邊，空的是保留腳位，ACC的控制線可以接在這邊，一樣接下方的孔位

[轉載]無數晉惠帝在你我身邊！

作家黃春明說起不久前發生在他身上的小故事：「有一次我從宜蘭搭火車回台北，瑞芳那站上來一群高中生，擠在廁所外說笑打鬧。我從廁所出來，車一轉彎，我撞到一個學生。『你怎麼搞的？』他很不高興。

「我說：『對不起，車子搖晃得很厲害。』他看看我，說：『反正你快要死了。』我心裡好痛，回家說給太太聽，台灣的囝仔怎麼變這樣？我就算快死也不用你這樣講。」

剛退休的暨南大學教授李家同今年初對菁英高中生演講時，談到印度窮人飢餓到必須跟猴子要食物的景況，台下學生大笑。李家同生氣了，斥責年輕學生：「我不是小丑，不是來愉悅大家；這國家總要有人告訴年輕人嚴肅的事，讓他們看見世界的真相。」

黃 春明、李家同的心情，是許多人共同的憂慮：在優渥的生活中，在考試掛帥的競爭環境下，我們會不會養出了「沒有同理心」的下一代？中央大學認知神經科學研究 所所長洪蘭說，有個國小學生指著桌上的水果：「媽媽說那些個頭小的椪柑，不好吃，是給菲傭吃的。」洪蘭很吃驚，她當場剝了一個小柑橘和小學生一人一半， 「你看，又甜又多汁啊。」

「為什麼不好吃的，是該菲傭吃的呢？」洪蘭感嘆，我們對弱勢者太不夠同理心了，身處優勢的人還視為理所當然，「大人教孩子對人有差別待遇，從小就學了看不起人」。

「我想印張名片，頭銜是：『晉惠帝培養專家』。我想，許多人都需要這張名片。」嘉義一位國小女老師投書聯合報這樣感嘆：我們總是給孩子最好的，卻不在乎他有沒有悲天憫人的觀念。

沒鞋的小妹 「再買就好啦」

女 老師上課時放影片給學生觀看，片中小兄妹買不起鞋子，母親要臨盆了，小女孩得到對面山頭去叫產婆，光腳的她咬牙跑過尖石路面。班上有個孩子看完的感想是： 「再買一雙就好了，幹嘛那麼辛苦？」老師看著學生，「他腳上穿的是 NIKE，用的是名牌，暑假去美國度假一個月，會有這樣的感想一點都不為過，他是真的不懂啊。」女老師指出，大人在孩子面前嘲笑那些付出勞力掙錢的人： 「你不好好讀書，將來就像這樣辛苦工作賺錢，沒有前途！」言語中對階級歧視沒有自覺。

無數晉惠帝在你我身邊

「所以我們在培養無數的晉惠帝。也許很聰明，功課很好，但沒有同情心。」

高雄大學應用數學系副教授游森棚有類似的擔心。他曾在建中任教數理資優班，大部分孩子都體貼善良，但讓他擔心的是：那些Ｍ型社會右端、身處優渥的孩子，對另一端的苦難缺乏理解與同情。

有一年，土石流毀了部落小女孩的家，她原本每天走一小時山路去上學，但現在課本沒了，作業簿沒了，路也沒了。有一頓沒一頓富小孩不解。

資優生「祖辰」在周記裡這樣評論：「誰叫他們住在那裡。他們可以搬家啊。」游森棚非常驚訝，建議學生要設身處地想一想，但祖辰回他：「我又不住山上。」

游森棚思考：祖辰家境富裕，一路順遂，「他這樣聰明幸運的小孩，一輩子都不須體會有一頓沒一頓的恐懼，也不可能體會拚命想卡住一個小小位置的辛苦」。

祖辰並不是個案。游森棚說，許多名校學生家庭的社經地位遠高於社會平均值，對他們來說，土石流女孩是另一個世界。

未來的菁英 了解世界嗎？

游森棚憂慮，當這樣把優渥視為理所當然的孩子長大，站上社會的決策位置，他們的決策與思考也摒除了他們所不了解的真實世界。「將來，會是什麼樣子？」他們可能為社會不同際遇的人設想嗎？

「如果沒有教會同理心，教育是失敗的。」游森棚說。

山土匪拆拆樂--DVD主機

拆DVD主機不是很困難的事，但是因為現代把山土匪設計得很精密，所以許多螺絲、卡榫都隱藏得很完美，讓不明白的人搞不清楚該從哪裡下手。

以下借用 車友money0717的照片作解說，原出處「現代車網」。

用一字起子從最右側撬開核桃木飾版。
核桃木飾版拆下之後，先從中控台下面的煙灰盒電燈線拔開
接著拆空調控制面版

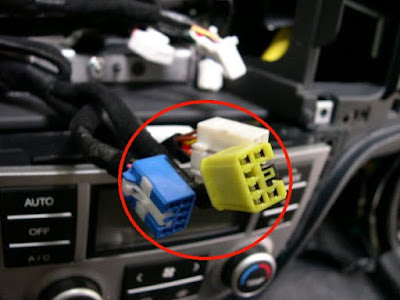

線組也是要拔開
還有一個障礙物，中控台上置物盒。
拔置物盒順便把時鐘的電源線組拔掉

DVD主機的螺絲上下左右共4顆。

DVD主機背後的腳座，換片箱影像輸入沒有使用，AUX IN也沒有外接預留，必須自己買線組


基本上「江湖一點訣，說穿不值錢」，拆車（內裝）沒啥難，就難在讓你不得其門而入。
知道訣竅就很好拆，店家也就是靠這個賺錢。

目擊者-車側鏡頭安裝

心臟不夠強的，自己斟酌看。

因為這已經接近「殺肉」等級了！


開始之前，先看看別人怎麼裝，我們連結到廠商的贊助網看看........


車側鏡頭 與 拍儀表板鏡頭




看完了，心裡也有個譜了，沒錯，我要的就是高品質的施工。

店裡面的師傅，哪怕技術再怎麼高超，都少一樣，就是「體貼你的愛車」，所以我決定自己來，這肇因於之前給店家安裝數位電視主機之後，結果卻讓我頻頻搖頭，後來只好我自己再重新把線順一順，理得乾乾淨淨、整整齊齊。


好吧！開始了。

打開右前門，對準高音喇叭的網罩使出祿山之爪，三個卡榫很容易就可以扳開。

解掉連接頭，就可以把喇叭網罩放一邊去涼快了。
用10號扳手，鬆開三個螺母。記得要抓住照後鏡，不然會掉下去。把照後鏡的電線連接頭也拆開，輕輕卸下照後鏡。

卸下照後鏡之後，車門外邊變這樣。


我們來看看照後鏡。
防水板掀開，露出線路，不錯不錯，我要的都有。

特寫一下！看，走線的空間都有留。
底下這裡是下手處。

撬開它！裡頭有一點空間，走線也夠了。

說真的，我也不喜歡請出它來，看起來就是破壞力十足，但是不能不用。忍一下痛吧！

被開........了！
真的被........穿過去了！
目擊者公司附的車側鏡頭線有兩段，一段連在鏡頭上，長度約60公分，一段是延長線，一邊公頭、一邊母頭，長度約3公尺。我們先處理短的這邊。


外露的長度預留好之後，把橡膠環封好，應該有一點基本的防水。


開始穿線，先從這裡鑽.....過去

接著把防水板戳一個洞，線拉過來。底部的蓋板也給它蓋回去。

現在把照後鏡鎖回去，鎖之前把線先穿好，方形孔不能穿，那是喇叭網罩的卡榫要用的。

接下來要處理長的那一段線，這就是重頭戲了。
為了方便大家拆，我把順序調一下，先看看門飾板的固定位置，黃色圈的地方是螺絲，有四個。紅色圈的地方是卡榫，有九個，拆卡榫請用扁平的工具從邊縫伸進去小心撬，不然斷掉了就......我也不知道要怎麼辦。

四個鎖螺絲的地方。


下面這一張圈錯了，下面一點的那個才是。
好，門飾板拆下之後是這樣，然後呢？


喇叭周圍有四顆螺絲，鬆開。上面藍色圈的地方接頭拔開，黃色箭頭的地方有卡榫，撥一下往左邊推就可以把跟喇叭連的接頭取下，連喇叭一起去旁邊涼快。


好大的洞。

線怎麼走呢。我研究過那個軟管，花了20分鐘，最後確定那不是可以走的路，相信我，如果你也要自己動手，請忘了他的存在，我們把焦點放在下面一點那裡。紅色圈起來那裡有個預留孔。
它通到裡面的這裡，不過又有一組接線盒擋著。
怎樣才能看到這個接線盒？
1.先把門檻飾板拔掉
2.在圖的右上角那裡黃色的塑膠那個位置有個螺絲，然後圖的正中央黑影那裡有一個手轉螺母，轉開，然後把那塊黑色蓋板拆掉，就會露出這個接線盒了。

把所有接頭都拔掉，紅色圈的地方有螺絲，鬆掉。藍色圈的地方有卡榫，裡外對稱共4個，扳開就可以把接線盒拿起來，然後將它左轉90度，讓它安分點。

接線盒移開後，會發現裡面有個空間，可以看到剛剛那個預留孔，可是好像沒有其他的出路，

事實上是有的，在我花了20分鐘尋找之後，..........現在你用3秒鐘就知道了。

把上面的A柱飾板拆掉吧！你會看到最上面最大的一個洞，就是這裡，把視訊延長線的母頭穿進去，一邊穿一邊晃，讓它順著地心引力滑下去。.................



不久它就會從下面這裡跑出來了。YA！ YA！

預留孔那個橡膠塞子切個十字形，把視訊延長線母頭穿過來。軟管在車門這一端的平面處也割個縫，讓視訊延長線凌空而過，穿進車門裡面。


上面那一條短的線從電動窗的電線這裡穿進去。

手可以從喇叭洞裡把兩條線拉出來，真是感動，看到這邊你花了多久時間？

我可是用掉了4個小時了。

一公一母，雌雄合璧...........
此後不知道何年何月才會再見到你們，為了避免我不在的時候有人狠心拆散你們，我就紅線綁一下。



開始復原，從上面開始，多餘的線在A柱裡面繞一下，用束帶固定。

下面這裡，特寫一下，看到那個預留孔了。
把接線盒歸位，所有的接頭都插回去，記得插拔藍色還是紅色的時候，中控鎖都會動作說。

門飾板裝回去了，剩下最後這一塊，也是第一塊被拆的喇叭網罩，就快完工了。



休息一下！
























好，車外鏡頭呢？

它已經有黏上兩個強力磁鐵了，不會心痛的人可以殘殘就把磁鐵剝掉，用尖頭螺絲釘直接鎖在照後鏡底下。


啊！你跟我一樣，捨不得！
所以我找了一片鐵片，用3M強力車用雙面膠帶黏在照後鏡底下。
如此，既不會破壞外殼，又方便調整鏡頭角度。
其實，是我到現在還拿不定主意，到底要照前面還是照後面？
這樣我可以有一段時間試用，最後決定要照哪邊，我就給它鎖好固定。
也可能永遠都這樣子用。

照後面




站在車頭的位置看。



照前面





照前面
照後面


最後決定，....先照後面。


來看看實際的影像，

四分隔，我還少裝一隻鏡頭。


V1廣角
V2望遠

V4車側後方

最後的最後，前擋這邊的視訊延長線，就請跟電源線一樣，好好的收進上面的縫裡面吧！這樣在車內就完全看不到多餘的線了！



感謝你耐心觀賞。
