2013年3月25日 星期一

露營車局部小改,木作

改木作是為了把行動馬桶移到比較方便使用的位置,因為行動馬桶使用後必須清理,所以要愈靠近車門邊愈好,搬移的動線才會最短。

首先是拆開冰箱櫃,移走電力組。


清空電力組之後,這塊空間預定擺放行動馬桶。

先把行動馬桶放進來,丈量一下


長寬都可以,唯獨高度差兩公分,

冰箱底板加高兩公分,其實沒什麼影響。

冰箱櫃的前面版還是依原來方式扣上去

另外又買了兩組箱扣


是用來扣下面這一塊的

因為這一塊有活動的需求,當行動馬桶收納後,要把它蓋住,另外也要用它來撐住一片小的床板。

不撐床板時是可以扣在上面的

這樣行動馬桶就可以自由進出了

至於原來放置行動馬桶的位置,要改成安裝電力組的空間,所以要鋸出一個開口
馬桶放置處的上一層櫃子,準備拆三角扣

下面這裡就是原來放馬桶的空間,預定要拆的三角扣有五個

電力組已經迫不及待要搬過來了

拆完三角扣,把側板打開..

真是一覽無遺啊!

把側板鋸成兩截,一截鎖回上半部,一截則變成層板,可以放些小型的東西

這次完工之後,東西就這樣擺放了,只有白色水箱是要下車的,其他都不必下車,可以省許多力氣和功夫。

2013年3月18日 星期一

露營車局部改裝,電系


先把冰箱移走,拆掉放置冰箱的層板,底下的電力組就露出來了


整個配置看似整齊,但其實仔細研究之後發現太過繁雜,例如下面這個端子台,可以少用一個。

掌管電瓶電力線進出的保險絲,為安全著想的構想是很好,可是多此一舉,因為在同一條線路上用了三條保險絲,萬一真的發生熔斷,要查還真不知道是哪一個?

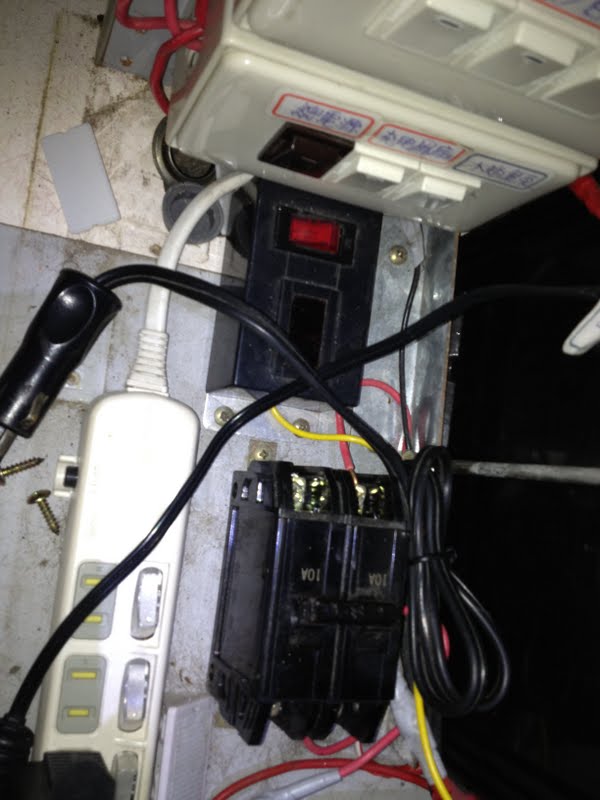

從電瓶要進到12V轉110V轉換器這邊先經過一個10A的無熔絲斷路器,我覺得這也是多的。

轉換器黏在充電控制箱上,這個充電控制箱我也不滿意,雖然它在迴路的斷開保護上做得不錯,但是如果電瓶的電力消耗太多,電壓低到只有12.2V時,用市電充電時根本沒辦法把電壓拉起來,充了一小時還是只有在12.5V左右,所以我打算換掉它。

再來是開關盤,線拉得太亂了,全部拆掉重拉,想當年我也是受過工業配線訓練的。


拉好線的開關盤以及保險絲座,這樣是不是清爽多了?保險絲接往各分線的地方改用插鞘端子,以方便將來檢修。端子台改用兩個,開關盒上方的是開關接往保險絲的正極線,右邊的是負極的分接端子。下方紅線一條是電瓶接進來的正極,帶有保險絲。一條是接往沈水幫浦的正極,也帶有保險絲。

安裝好開關盤,及部分線路。電瓶尚未固定。
充電開關也移位到這裡來,原本的位置會被副駕的椅背擋住,除了掀椅背之外無法切換開關。開關下面的是電壓錶,一樣移到這裡比較容易觀看。

左側門邊留的維修口,我覺得開在這邊比原來的位置容易維修,即使要更換電瓶也會比較簡單。這邊本來是一整塊封住的木板,我鋸掉了一半,留維修口。

剩下的一半木板也沒丟掉,裝在電瓶上方,多了一個小小的收納空間。

放一個衛浴帳也好。

整個電力組重新配置,只保留原來的電瓶、開關盤、保險絲座,12V轉110V的轉換器我換上純正弦波的,12V的輸出插座我重新做一個盒子,可以單獨開關,同樣帶保險絲。市電充電器換上麻新電子的產品,充電很安靜,電壓也足夠,可以邊充邊使用電瓶電力。

車內這一側的模樣。

車門側最後完工的模樣。

------3/22更新----------

考慮到幾個小問題,所以又更動了幾個地方。

1.解決市電充電器不插電時,電瓶會有小量電流回流到充電器中,所以用一個繼電器把充電端跟電瓶樁子連接線隔開,當沒有110V市電輸入時,充電端跟電瓶也會斷開。

繼電器線路

 裝好的電路

2.發電機充電的控制器,由手動改為自動,我將電壓調節到12.8V左右啟動充電迴路,熄火後當然就會自動斷開了,不會跟主電瓶一直連結著。


3.最左邊是一個延時斷路裝置,由於先前車子的音響與數位電視都是從第二電瓶走手動開關來控制,上次有把開關從後面改了一組到前面,但是既然這次電系改裝,就一起做這部分的修改,只要車鑰匙開電,ACC電路就會連帶開啟這個迴路,將音響電路與第二電瓶導通,免除手動開關的不便。

2013年3月15日 星期五

露營車局部小改

換露營車了,但每次露營時感覺還是要搬很多東西,尤其是三層抽屜櫃,因為擋在行動馬桶前,所以無論如何都要搬開,不然行動馬桶無法出來。





看上面圖就知道,行動馬桶的位置在這邊的話,外面這個空間的東西就一定要搬走。而且就算這邊都淨空,行動馬桶在這個位置還是不好用,尤其是晚上鋪成車床時,根本沒有辦法使用,這樣馬桶拉出來了也是沒用。

可是,抽屜櫃放在冰箱旁邊,又會阻擋到露營用電的開關。


大破大立,應該做個局部改裝才能辦到,那就是把露營用電跟行動馬桶位置交換,這樣就可以不必搬抽屜櫃,也不必搬行動馬桶,到時候幾乎可以不用搬幾樣東西下車就都能方便用到了。



利用每天下班後的短暫空檔陸續施工囉!

2013年3月4日 星期一

日月潭野營

大家在趕著去台中洲際棒球場看王建民,導致一高南下自后里收費站前開始塞車,我們趕緊從國四轉往國三繼續南下,接國六到埔里稍事補給,便轉進日月潭了。

此次順便探勘可以露(野)營的地方,發現文武廟停車場、玄光寺停車場、朝霧碼頭、水社碼頭以及向山遊客中心都可以停車野營,有廁所算是方便。

 向山遊客中心,有廁所,有警衛,基本上下午五點半以後不會管你,但是早上七點半要恢復成停車的樣子。


我們選擇在朝霧碼頭,因為這邊的日出很美。


其實我們並不孤單,台中烏日來的露友相伴


第二天早晨六點就有人聲,原來是晨泳的老大哥們,他們日日來游,從朝霧碼頭下水,游到伊達邵折返。

這早上氣溫才12度啊!


今兒天氣不好,只能看霧,日出的映照就無緣得見啦!


四月初要再來一次!
