2011年12月20日 星期二

車室地板照明燈

買了許多LED燈條,想起之前老婆唸我說:車子的地板都沒有照明,指甲刀掉下去不知道在哪裡。再加上每次露營回來,用吸塵器清理地板上的泥沙、草屑,都還要另外用手電筒照明,因此動了裝地板照明燈的念頭。
其實很多車種都有車室地板照明,而且設計上也不是難事,不知道為何山土匪沒有,我以前開Cefiro就有啊!
說這麼多,來看看這次要做的東西吧!
LED燈條,我將它剪成15cm一條,焊上4 pin接腳,方便以後拆換。燈條的背面有3M的背膠,又省了一道功夫,只要黏在想固定的地方就好了。

駕駛座,黏在OBD II插座前。也可以黏在中央扶手內側,也就是油門踏板上方那邊,儘量不要在點燈時可以直接看到燈條的亮點,會很刺眼。

看一下走線的細部,往排檔桿座的方向拉線

另一條線分往副駕駛座,從油門踏板上方穿線過去

穿過之後從這邊出來

讓線走進鼓風機下方的隔板

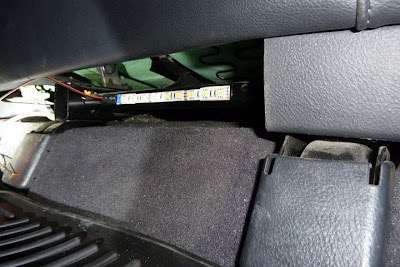

副駕駛座,黏在鼓風機下層板的凹處,這個位置最好,平常不低頭根本看不到。

先試燈看看
再來是後排的,線就沿著中央的下方拉到後排椅下,再分為左右兩股

駕駛座後方,也就是左後座,黏在椅下的鐵管上,若怕黏不牢可以用束線帶加強。

右後座因為要翻折,所以機構跟左後座不同,我黏在塑膠前方,不過之後我要改,因為這裡比較偏外側,坐在駕駛座轉頭就會被LED光點刺到眼睛。怎麼改呢?就是往下移到塑膠下方。
看一下右後座的佈線,把椅子翻折起來,我先用熱熔膠固定電線,再用布膠帶貼起來,比較美觀。
說實在的,右後座這燈條應該黏在紅線那區域,比較不會讓眼睛直視光點。


點燈實況
駕駛座

副駕駛座

後排

電源的部份,若要跟車門連動,請參考「開門照地燈」那篇,利用車門開關來做控制。我這次配線簡單,直接利用第二電瓶的電源,搭配按鈕式開關就搞定。因為我只需要手動控制就可以了。

2011年11月14日 星期一

行動廚房照明LED化

差點沒時間寫網誌,不過還是儘量擠出時間來,這篇已經DELAY一個月左右了,趕快把這篇DIY分享給朋友們看看。

以前露營時為了廚房部分照明,都會另外帶一個LED營燈,不過這個營燈體積太大,無法隨著行動廚房一起收納,趁之前自己DIY做LED營燈,就把一些剩餘的零料拿來拼裝一下。


先前買的高密度LED燈條30CM,剪成對半

看一下焊點部分,這個比較簡單,就是 +12V 跟 GND 兩個點。
焊上電源線
找出舊電腦用的機背擋板,要作LED的基礎板
焊上電源座
基礎板拿來
用熱融膠固定,黏得有點(TIGER)
基礎板另一面

接下來就是燈桿部分了,原本想說把LED燈條隱藏進伸縮吊桿之內,不過後來發現那個空隙實在太小了,放棄了要破壞燈桿的念頭,用強力磁鐵來就好。

使用的時候吸附成這樣

收納的時候吸附成這樣

帶去馭閒陶苑第一次試點,覺得只有15cm不太夠亮,於是回家之後再加一排15cm,亮度就十分足夠了。

好了,使用時如何呢?
首先,打開行動廚房,就看到這些東西,LED燈條、還有一顆DC12V 6800mAh的鋰電池

燈桿豎起來,LED燈條還吸附在上面

取下燈條,連接電源線

再把燈條吸附到使用時的定位

燈桿的中間用魔鬼氈纏兩圈,用以固定鋰電池,電源線則用束線帶綁好,不再動它了

把電源線跟鋰電池連接好

好了,開啟電源

然後就看它大放光明啦!


這個燈桿也可以拔下來拿到水槽旁邊插著,就可以有夜間洗碗盤的公用照明了。
至於鋰電池的容量(6800mAh)供應30cm的LED燈條(18顆SMD5050 LED消耗電流346mA),可以點亮的時間約20小時

6800/346=19.65

最後再看一張實際點燈情形(周圍燈光全熄,不用閃光燈)



再補充一些製作照片,都是幫露友做的LED營燈。




2011年9月5日 星期一

LED營燈自己做

現在SMD5050的LED燈條已經很便宜了,之前用它來裝車子的開門照地燈時,30cm一條12晶的大概要250元,現在30cm一條18晶的只要105元,所以我覺得應該可以拿來做營燈使用。

上網買了6條30cm的來試做看看,打算用3條做一組,以下看圖解說囉!

材料:5050 LED燈條 30cm 18晶型(暖白光)
從廢棄的手機充電座拆下的電源插座
熱縮套管
電線壓線槽

3條中間用連接腳座接好,這樣總長90cm,有54顆5050 LED晶片,亮度是亮到無法眼睛直視。

接頭的熱縮套把它拆開

接著把接頭的焊點解焊,因為接下來要改通用型的電源座

這是廢棄手機充電座上的電源座,為了焊接方便,我連著PC版剪下來

焊上兩條電源線

再套上熱縮套以便防水

燈條很軟,要讓它成為一長條,得加上其他配件,我想到用壓線槽,忘了看是幾號壓線槽,總之寬度剛好,接點的重要部位用熱融膠封起來,一方面做固定,一方面防水

那整支燈條約一米長,要想辦法讓它可以固定在某處,所以背面用上強力磁鐵

這樣就可以吸在金屬上面了,例如車身側邊


在自家車庫關掉電燈,光用這燈條試試,亮度差不多等於3尺的日光燈

上鑽石林,晚上11點多,沒有其他照明情形下,用兩條這樣的燈條照明,真的是給它「狠」亮,
比我原來用兩盞27W省電燈泡還亮

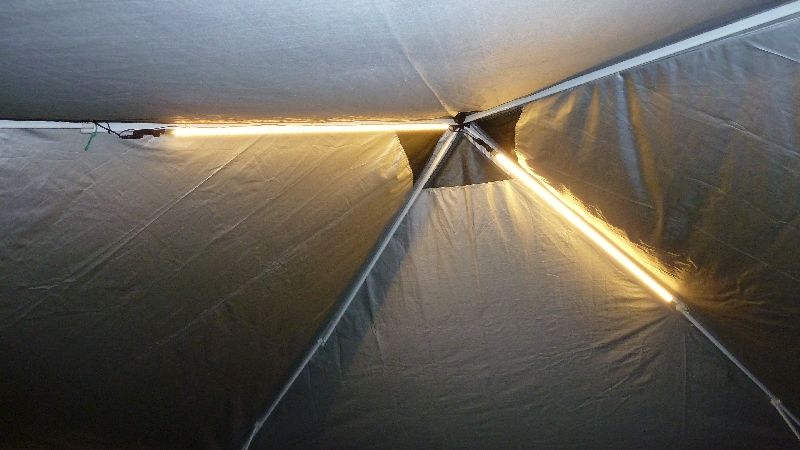

燈條固定在炊事帳頂部的骨架上,電源線也是拉好之後就固定


沿著炊事帳角落走線,跨到車頂再往下,接上我的第二電瓶供電盒,控制很方便,半夜要起來尿尿也不會找不到電燈開關

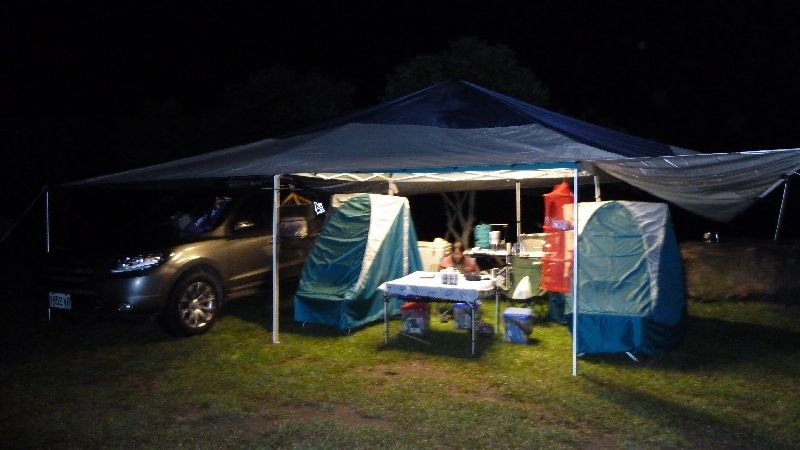

再看一次夜間的點亮實況

收的時候燈都不必拆,只要把電線捲好綁在炊事帳骨架上,就可以跟炊事帳一起收起來,不會卡到

這樣當我晚上抵達營地時,一定是第一個大放光明的啦!哈哈!
